Геотехнический мониторинг в мегаполисе

Сегодня можно построить невероятные по красоте и сложности конструкции, но для строителей всегда в приоритете будет не красота, а безопасность

Контролировать осадки и деформации строений помогает геотехнический мониторинг. В СП 22.13330.2016 «Основания зданий и сооружений», есть целый раздел о нём.

  Геотехнический мониторинг включает в себя разные виды наблюдений: геодезический, динамический, вибро-динамический и другие. Он выполняется по программе мониторинга, которая разрабатывается под конкретное строительство. Мониторинг обычно включает следующие работы:

  • Создание планово-высотного геодезического обоснования для наблюдений за деформационными марками;
  • Закладка деформационных марок;
  • Периодические наблюдения за планово-высотным положением деформационных марок;
  • Проведение нивелирования I и II классов;
  • Построение сетей триангуляции, трилатераций, линейно-угловых построений;
  • Камеральная обработка измерений, подготовка отчетов;
  • Выполнение динамического мониторинга. Получение данных о вибрациях на стройплощадке в режиме онлайн;
  • Контроль напряженно-деформированного состояния фундаментов и грунтов (тензометрические измерения);
  • Визуально-экспертный осмотр;
  • Установка маяков для слежения за раскрытием трещин.

В плотной застройке применяют динамический мониторинг, если есть постоянное динамическое воздействие на конструкции (забивка свай, снос зданий и т.д.). Для него используют программное обеспечение, позволяющее построить математическую модель, прогнозировать изменения в конструкциях и отслеживать наступление возможных техногенных катастроф.

Рассмотрим пример динамического мониторинга здания, построенного более100 лет назад. Оно  находилось в удовлетворительном состоянии, но одна из его стен вплотную примыкала к стене сносимого сооружения и внушала опасения. Позже на месте сноса началась новая стройка.

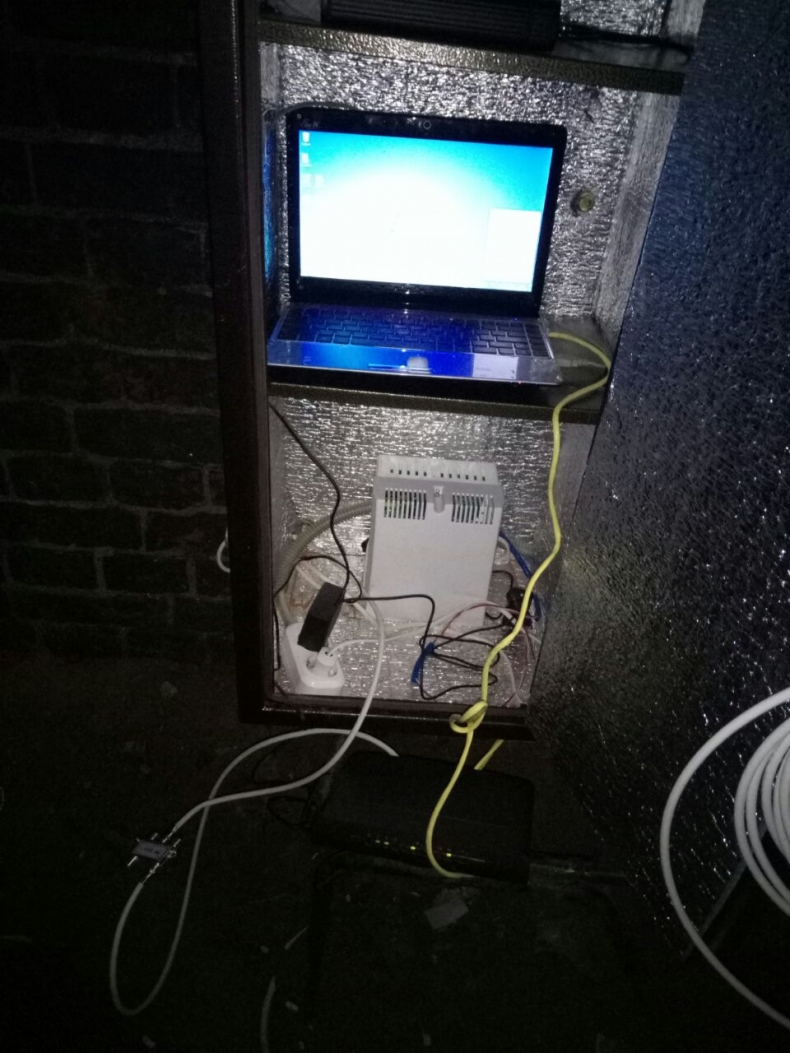

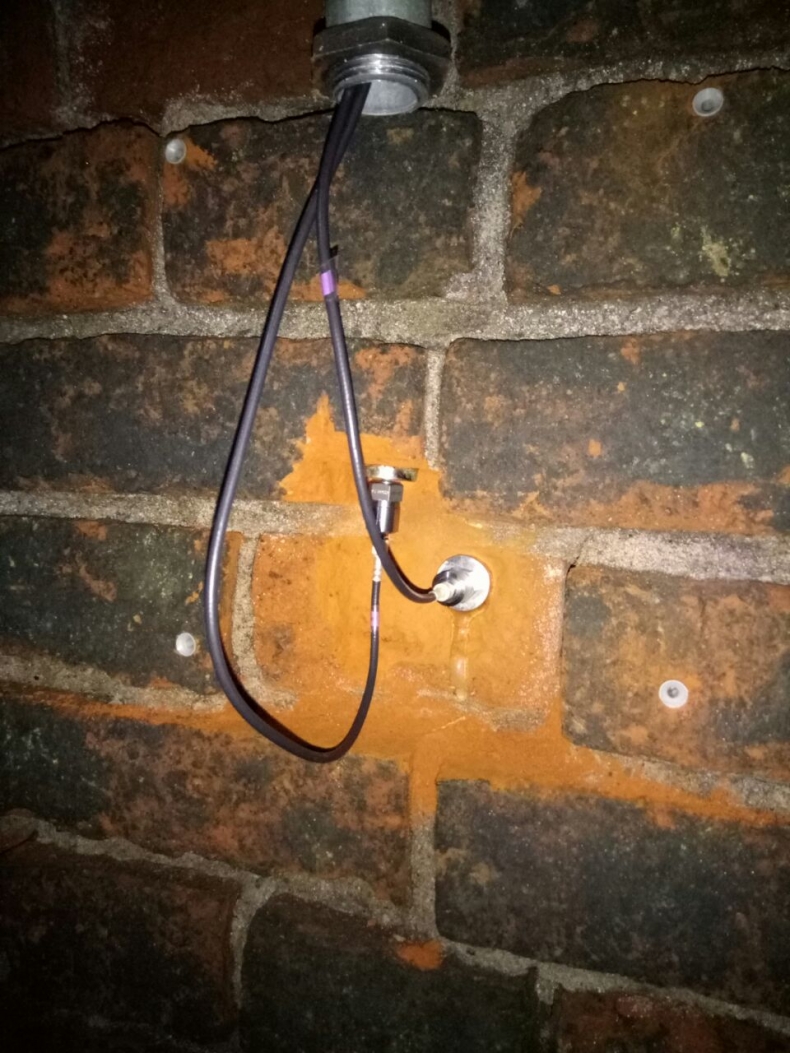

Динамический мониторинг производился комплектом аттестованных виброметров ЭКОФИЗИКА 110В и датчиков (вибропреобразователей), установленных в подвале:



Рис.1-2

Датчики были установлены в вертикальном и горизонтальном направлении, а также в грунте, чтобы предупредить о негативном воздействии пиковых вибраций, превышающих требования ВСН-490. Регистрация данных на компьютере производилась непрерывно в автоматическом режиме.

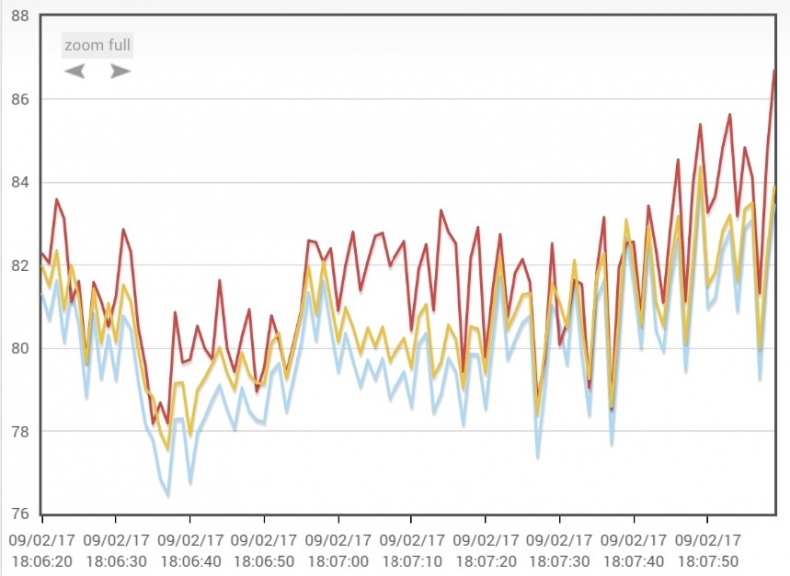

Рис.3

Показания уровня колебаний в дБ на графике.

Динамический мониторинг с установкой стационарного оборудования проводят довольно редко, чаще делают разовые замеры. Здесь же контроль вели постоянно, пока происходили снос и строительство соседнего здания. По окончании работ было рекомендовано проводить регулярные разовые замеры.

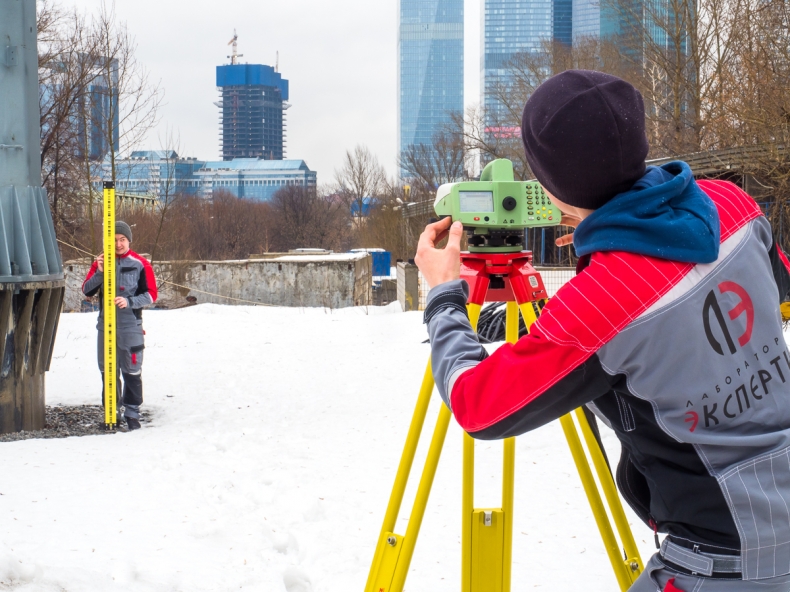

Рис.4

ООО «Лаборатория Экспертиз» имеет современную специальную технику и оборудование для выполнения работ, допуски в специализированных СРО, многолетний опыт по выполнению геодезических работ на территории Москвы и Московской области. Фирма проводит комплексное обследование технического состояния зданий и сооружений, выполняет геотехнический мониторинг любой сложности.







ООО «Лаборатория Экспертиз»

121170 г. Москва, Кутузовский проезд, д16 офис 613

labexp.ru, тел. 8 (495)134-05-66
